氮化硅粉體、氮化硅陶瓷材料的燒結設備選型
設計單位:江蘇前錦爐業設備有限公司 筆者聯系方法:13771375139杜
適用工藝:氮化硅材料、氮化物陶瓷等燒成。 關鍵詞:氮化硅特種陶瓷 工業陶瓷 結構陶瓷 電子陶瓷 氧化鋯陶瓷 氧化鋁陶瓷 承燒板 窯具 窯爐 推板 高溫爐 燒結爐 1700度
前言:氮化硅、氮化物陶瓷等工業陶瓷的燒結,一般不外乎就是傳統的箱式氣氛爐,今天筆者就關于燒結特種陶瓷的窯爐設備做以下詳細介紹。
前言:近些年隨著生產發展,人們對新材料的需求日益廣泛,原有的氧化陶瓷有的不能滿足一些使用要求,需要通過氣氛保護做些新的材料,以下就一些氣氛保護燒結工藝做介紹。

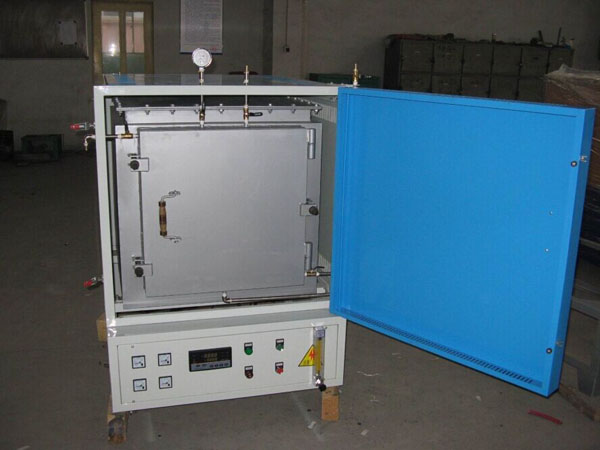

燒成原料 1) 原料形態 氮化硅材料粉體 本電爐主要用于產品在氮?dú)洌ǖ蜌洌、氬氣、氦氣等氣保護下的燒結工藝。設備采用日本進口1800型全纖維爐膛結構,發熱元件采用U型硅鉬棒垂直布置于爐膛兩側均勻加熱,進口單回路智能溫控儀控制。額定溫度為1650℃。該氣氛爐設計有專業的多路均勻進氣系統,以達到氣體有效均勻到達爐膛內各個角度; 電爐外形設計均采用國際最新款式,具有結構簡潔大方、外形美觀氣派,操作簡單等諸多優點。 1.技術規格 1、使用溫度:RT~1600℃ 2、額定溫度:1650℃ 3、爐膛尺寸:400×300×300㎜ 4、爐膛材料:1800型進口陶瓷纖維+1400型陶瓷纖維 5、加熱元件:硅鉬棒 6、控溫穩定度:±1℃,采用進口(日本島電)智能程序調節儀控制,具有PID參數自整定功能。 7、控溫段數:4×8段升溫曲線 8、控溫點數:1點 9、額定功率:10Kw; 10、爐門及接線腔密封:水冷卻+硅橡膠 11、氣路系統:流量計+減壓閥 12、氣氛:氮?dú)、氬氣等惰性氣體 13、電源: 380VAC,50Hz。
2.結構說明 整臺設備采用輕體型機電一體化結構,主要分為爐膛、保溫、變壓器、氣氛控制、爐門密封、水冷和溫度控制等系統。 結構形式:上部為加熱爐體,下部為控制系統。
2.1爐膛材質 爐膛采用1800型陶瓷纖維板(日資企業生產)制造,采用高強度新型拼裝式結構,將陶瓷纖維板圍成一長方形加熱腔體;兩側U型硅鉬棒加熱元件從頂部插入形成工作室。為考慮爐膛底部承載工件的承重問題,每臺電爐都鋪有1700度剛玉陶瓷承燒板。 2.2保溫 在爐膛外層填充約50mm厚1400型進口優質陶瓷纖維板。由于陶瓷纖維優異的隔熱性能和極低的熱容,既可以保證設備迅速升溫,又可以大大降低設備能耗及表面溫度,具有明顯的節能效果。 2.3爐殼 電爐爐殼采用雙層結構,顏色搭配的主色調米白色、蘭色為輔色。內層與外層之間設冷卻風扇,爐頂蓋板以及裝飾板均采用透氣板孔結構,為加快爐溫的冷卻速度,爐口采用水冷腔結構。
2.4氣氛要求及控制 本電爐采用MoSio2為加熱元件,因此可以確保在氮?dú)、氬氣等惰性氣體條件下連續使用,如實驗或生產要求需通入氫氣,氫氣含量必需控制在8%以內,因?yàn)楦邷貤l件下氫氣等還原氣體對加熱元件有侵蝕作用,因此會相應縮短加熱元件的使用壽命。 設備的氣氛控制分為壓力控制和流量控制兩部分。 1)在設備使用過程中,整個爐內是充氮?dú)饷芊獾模@就要求爐膛必須維持一定壓力一般在0.5Kpa左右。爐體上裝一只0~1KPa的微壓表。. 2.5爐門密封 為防止?fàn)t內氮?dú)庑孤,爐門采用美國原裝進口耐高溫350℃的硅橡膠密封圈密封,采用快速夾鉗壓迫關閉。為延長硅橡膠密封圈的使用壽命,爐口設水冷卻,用戶只需拉上水源即可使用。為考慮水資源浪費,有條件的客戶可以備用循環水裝置,配以小泵即可工作。 2.6裝卸料 松開爐門快速壓鉗,打開爐門取出擋磚,將所燒物料放置于爐膛中間,然后放入擋磚,關閉并壓緊爐門。 2.7控制系統 控制系統采用和爐體一體化設計。日本島電智能程序溫控儀,帶有4×8段升溫曲線,溫度曲線的調節通過設定自動控制進行。溫控儀接受熱電偶檢測的信號,調功板觸發控制電力模塊,B分度熱偶測溫。該儀表具有PID參數自整定功能,單點控制穩定度可達1℃,且具有高溫上限報警、熱電偶失效指示等多項報警保護功能。 電爐的溫度控制系統安裝在爐體下部的控制柜內,分為控制面板和強電板兩部分。
本設備的溫控系統還具有如下特點: 功能齊全:本機對工作過程中的超溫發出報警信號,并自動完成保護動作。 操作簡單:當所有的儀表完成設定功能后,只要按下運行按鈕,以后的工作自動完成。 工作狀態一目了然。 3.客戶準備 1)電源——380±5%V電源、50Hz。 2)氮?dú)狻?9.999%以上的高純氮?dú),供?yīng)流量≥1.6m3/h。
4.設備安裝使用條件 1)該設備必須安裝在室內,環境溫度-10℃~45℃。室內無可燃性氣體、腐蝕性氣體、蒸汽的場合。 2)設備占地面積不得少于2平方米,工作間長不得少于3米,寬均不得少于2米,地基堅固、平整。 3)設備必須可靠接地。 4)設備冷卻水進水壓力為0.1-0.2Mpa。 5)設備氮?dú)獾倪M(jìn)氣壓力為0.1-0.2Mpa。
