二、產品對窯爐工藝要求
2.1、窯爐需滿足溫度調節、燒成工藝時間調節、推進速度調節，以實現產品燒成工藝。

三、產品對工裝具的要求
3.1、推板材質特級剛玉莫來石，尺寸：220W/220L/50H㎜，平均工作壽命大于80次。
3.2、匣缽等窯具材質為特級剛玉莫來石，需方自備。尺寸應小于推板尺寸。
3.3、產品裝放高度≤280㎜（不含推板高度）

四、電窯對動力安裝條件的要求
4.1、供電能力：三相380V±10%，50HZ，大于300KVA。
4.2、電窯安裝應有相配套的電窯基礎軌道及電纜布放電纜溝或穿線管，室內無較大的空氣對流，電氣控制室溫度為：0～40℃。

五、電窯技術性能
5.1、爐體部分
5.1.1、爐膛尺寸：14700長/250寬/350高（雙孔同推，含推板高度）。
5.1.2、額定功率：300KW，恒溫功率：~100KW（推進速度40min/板，該指標受產品工藝影響，供參考，重點考核爐表面溫升）。
5.1.3、額定工作溫度：1600℃。長期使用工作溫度： 1500℃。
5.1.4、控溫精度：±1.5℃（穩態后）：恒溫區截面內溫度均勻性：≤±5℃。爐側壁表面溫升：≤40℃。
5.1.5、爐膛要求：爐膛采用雙道結構，同向推進，爐膛磚采用空心球制品（進口段）；特級剛玉莫來石（高溫區）；重質高鋁（出口低溫區）。進口段兩外側保溫均采用白色莫來石磚+1000型纖維棉板；高溫段保溫采用空心球+多晶陶瓷纖維；導熱系數低，充分體現節能降耗的效果；其余低溫區保溫材料采用輕質耐火材料。窯爐滑道采用底側整體致密燒結氧化鋁90剛玉高溫抗磨材料。塞磚材料：高強抗剝落氧化鋁空心球制品。為提高高溫輻射保溫性能，爐膛磚、窯爐爐節接口全部采用接榫結構，該結構同時保證了電窯長期運行耐火結構尺寸穩定性。

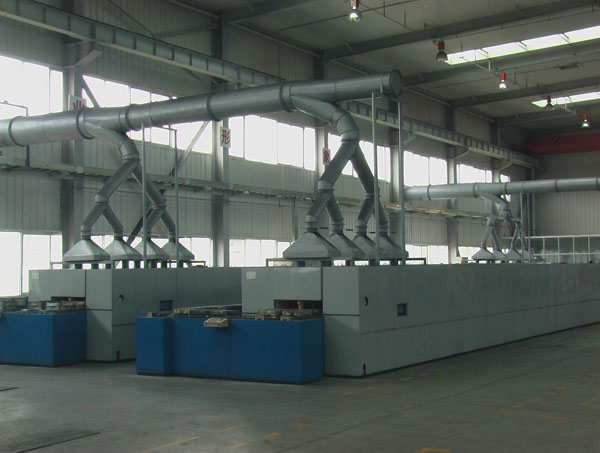

5.1.6、爐體為可拆分的3節組合，爐體現場安裝，拼接。使窯爐實現工廠化成組制造，并實現用戶現場快速安裝，窯爐拼接時間僅需一天。爐殼鋼結構：采用分體式結構，采用8#槽鋼、6#等邊角鋼、3㎜鋼板焊接而成，爐底框架采用槽鋼。對接爐殼之間設計定位錐銷連接，使對接后的爐底保持平整。窯兩側面采用優質冷軋板折邊封面裝飾，電窯美觀、大方、整潔。
5.1.7、進窯工作臺設計推板定位擋板。進出工作臺寬800㎜。窯尾出板工作長1.5M，中間設計輥道。
5.1.8、爐體進口端第一到第二溫區間爐頂設置6個排氣口，用于排出燒成廢氣，可調節排氣量的大小。煙囪結構采用外部鋼管，內部配置陶瓷管，直徑Ø120，使進窯產品實現低溫預熱，防止產品開裂。排氣口氣量采用多點定位蝶閥調節，排氣管高度：280㎜。降溫區設置8個排氣煙囪，也可調節排氣量的大小，配套設置進氣管14個，可提高溫度均勻性、降溫速率可調。
5.1.9、熱電偶位置及溫區：
       第1溫區： 1200㎜，U型硅碳棒加熱
溫區長度：1200㎜，加熱元件數：24支。
       第2溫區： 1200㎜，U型硅碳棒加熱
溫區長度：1200㎜，加熱元件數：24支。
       第3溫區：+1200㎜，U型硅鉬棒加熱
                 溫區長度：1200㎜，加熱元件數：24支。
       第4溫區：+1080㎜，U型硅鉬棒加熱
                 溫區長度：1080㎜，加熱元件數：24支。
       第5溫區：+1080㎜，U型硅鉬棒加熱
                 溫區長度：1080㎜，加熱元件數：24支。
       第6溫區：+1080㎜，U型硅鉬棒加熱
                 溫區長度：1080㎜，加熱元件數：24支。
                 自然降溫區長：~6600㎜
5.1.10、硅鉬棒：規格：ф9/330/450/50/，采用GM-1800型。
5.1.11、硅碳棒：規格：ф16/330/450/50/。
5.2、電氣部分
5.2.1、全窯共分6個溫區，6個控溫點。降溫區2個測溫點。
5.2.2、控溫儀表采用“日本島電公司智能儀表，儀表設有PID調節、自整定、溫度補償、超溫光報警功能。
5.2.3、控溫方式：采用晶閘管移相調壓三相單控橋控溫，具備手、自動無擾切換功能，變壓器采用節能電爐專用油浸式變壓器。溫度控制系統設有超溫聲光報警、超溫停機（控溫組）、熱電偶斷偶光報警（由溫度儀表實現）、硅鉬棒斷棒聲光報警，所有電氣系統按國家規范電爐專用標準：GB10067.1-4-88電熱設備基本技術條件、JB6205-92電阻爐及溫度控制柜標準、GB5959.1-96電熱設備安全等規范設計。電氣系統設計過流、過電壓、短中保護回路。
5.2.4、電氣控制柜采用立式柜，造型美觀、制造精美、器件布局及布線合理。柜內裝有三相總電表一只，并裝有檢修燈、檢修用220V插座�？刂乒裨O(shè)計有照明燈。
5.2.5、6個控溫區可獨立啟停，實現單溫區換棒操作，防止斷棒全窯停機。溫度控制系統設計有電壓表、電流表，以方便硅鉬棒工作參數調節。
5.2.6、溫度系統設計具備良好的散熱條件。
5.3、推進器部分
5.3.1、推進機采用機械式推進，快進慢退。推桿設計在工作臺上方，軸系設計有推力球軸承。推進機動力采用變頻調速電機+渦輪蝸桿減速器。
5.3.2、推進速度：100～700㎜/h無級可調。
5.3.3、推進系統設有慢進、快進、快退、手動、自動功能；并設有缺相保護、超推力保護、越位報警，工藝時間設定、裝缽聲音提示功能，主要限位開關采用臺灣進口。由于推進機設計有超推力保護功能，使推板窯不易發生倒窯故障。推進機停電時可以手搖。
5.3.4、推進機電氣控制系統按國家電爐規范要求設計制造。

六、設備外觀要求
6.1、窯體造型美觀、顏色為電控奶黃色。
6.2、電窯外壁裝卸掛板(高溫區兩側加纖維棉毯)采用耐高溫粉末涂料靜電噴涂。

七、驗收標準
7.1、供方提供控制柜至爐體4米之內的連接導線，其余的動力線、遠距離的連線由需方自備。
7.2、驗收在需方現場驗收，由供需雙方根據窯爐技術協議試車驗收。
7.3、產品工藝調節由需方完成。

八、質量要求
8.1、設備自驗收合格之日起，保修一年。窯爐爐襯大修保證期2年。
8.2、易損件、推板、加熱元件不在保修范圍之內。
8.3、設備在保修期內，由于設計制造出現的故障由供方免費負責修理；由于需方誤操作造成設備故障，需方承擔費用，供方負責修理。
